智能变电站设备状态在线监测系统


系统概述

YAZO-8000A 智能变电站高压设备在线监测系统是一众电气和院校合作运用世界顶级工业组态软件技术和大数据工业自动化软件平台,融合清华大学测控技术和许继电气保护自动化技术,采用跨平台、分层设计、联合研发的拥有自主版权的监控软件系统。该系统解决了智能变电站一般监测系统功能的拓展性、兼容性,开放性以及人机交互等一系列问题。

系统采用站控层、间隔层和终端层三级分层结构。终端层在线监测装置和传感器,可采用标准通信协议接入间隔层的高压设备综合监测单元(如变压器综合监测单元、开关综合监测单元),也可直接接入站端单元,实现高压设备监测参量的数据融合、综合诊断和状态评估;高压设备综合监测单元可与站端监测单元进行信息交互。

应用范围

适用于 35 kV ~ 1000 kV 电压等级新建变电站或变电站智能化改造工程。

系统功能

◎ 可视化功能

YAZO-8000A监测系统具有接入数据展示功能,实现高压设备状态可视化的功能要求。

◎ 故障诊断功能

YAZO-8000A 监测系统具有对DGA、铁芯接地电流等进行单项诊断及综合诊断的功能,能及时对高压设备的健康状况进行评估,并能实现可视化展示。

◎ 图形处理功能

YAZO-8000A态监测系统具备 DGA谱图、局放二维谱图、三维谱图、分合闸线圈电流录波和断路器位移波形的可视化展示功能,便于深度分析。

◎ 历史数据查询与趋势分析功能

YAZO-8000A监测系统具备查询历史数据的功能,以表格形式展示;同时具备历史数据分析功能,能直观展示监测参量发展趋势。

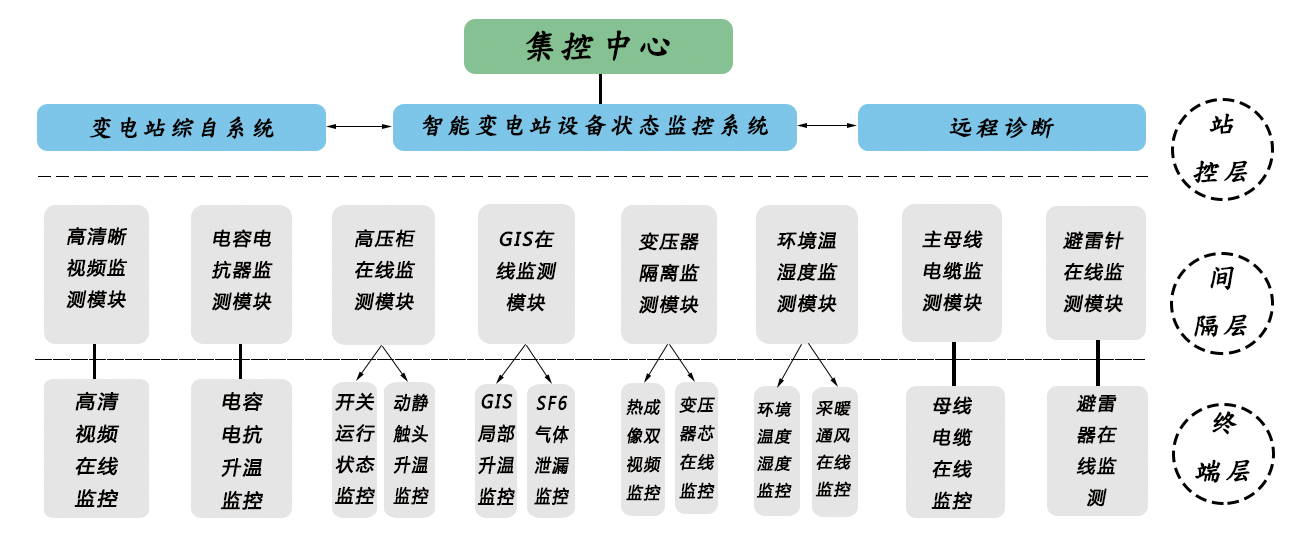

YAZO-8000A高压设备状态监测系统见下图:






主网监测设备:



220kV和110kV主变

变压器高低压接线柱无线测温

变压器铁心电流在线监控

变压器热成像双视频监控

变压器油色谱监测


高压断路器

一次回路连接部位的在线温升监测


电流互感器

电流互感器绝缘状态在线监控


电抗器

电气节点温升在线监控


35/10/6kV高压开关柜

高压开关柜一次回路连接部位无线温度监测

高压开关柜运行状态监测


隔离开关

一次回路连接部位在线温升监测


GIS设备

GIS组合电器与充气柜SF6气体泄漏在线监测


避雷器

35kV及以上电压等级避雷器在线监测


母线及电缆

母线及电缆温度在线监测
